足球計時記分系統介紹

1、概述:

足球計時記分系統是國內最先進的比賽計時記分系統之一.是國內計時記分系統技術型的代表.記錄裁判員只需操作計時記分設備即可完成對比賽信息的錄入修改,比賽軟件現收集處理比賽信息并負責顯示.從而減少了后臺人為因素對比賽的干擾.足球計時計分系統主要用于單一比賽項目，具有專業化高、穩定性好的特點。由于此種實現方案是國際上流行的,而國內多數企業尚未掌握該技術,

1.1、系統特點:

• 計時記分設備控制器錄入/修改比賽信息,比賽軟件負責顯示.避免因同時操作軟硬件引起的麻煩.
• 操作簡單,不易受人為干擾.
• 符合專業比賽需要,適用于多種比賽規則.
• 能滿多種比賽需要,并可擴展增加
• 能連接LED大屏幕顯示.
• 能連接液晶或者等離子電視顯示.
• 多路通訊輸出,可將比賽數據傳輸給成績處理系統,信息發布系統,賽事綜合管理系統以及電視轉播系統.
• 1.2、設備組成:


  設備名稱	數量	備注
  計時記分設備	1臺	計時記分一體機
  比賽軟件	1套	專業足球比賽軟件
  信號放大器	1套
  LED大屏幕接口單元	1套	為大屏幕提供比賽數據
  電視轉播接口單元	1套	為轉播車提供比賽數據
  數據采集電腦	1	要求帶獨立顯卡

2、系統功能

2.1、計時記分設備:又叫裁判機,裁判器或裁判控制設備.該設備設計時參考了國外知名計時記分系統品牌歐米茄,日本精工,美國達柯.支持足籃排乒網等多種比賽.采用計時記分一體機形式,通過計時記分設備即可完成對比賽數據的錄入和發送,并實在LED大屏幕和液晶電視上顯示.

2.2、比賽軟件:比賽軟件主要功能是收集處理計時記分系統實時發送過來的比賽數據,并將其加工處理后發送到LED大屏幕上進行顯示.

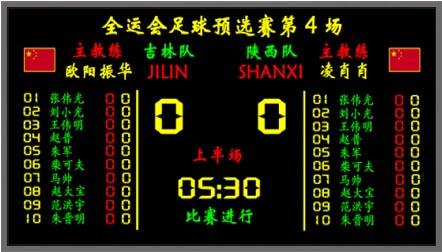

比賽界面顯示樣例

• 可根據LED顯示屏的尺寸,像素密度及顯示比例任意設定顯示布局.
• 可將比賽顯示界面設定成彩色或者雙基色顯示.
• 可進行比賽規則設置；
• 可進行顯示設置；
• 可任意調整顯示內容；
• 可任意調顯示字體字號等；
• 可保存當前比賽各隊信息；
• 可調入提前輸入的比賽各隊信息；
• 可恢復由于意外死機而消失的比賽數據.

2.3、參數配置

控制核心: ?1100控制卡

時鐘芯片計時誤差: ±10MS

標準時鐘: GPS系統,并可擴展北斗系統,伽利略系統

通訊方式: 網絡,串口兩種

顯示方式: 4.3寸全彩液晶屏

分辯率: 480*272

顏色: 65535色

灰度級: 255級

I/O接口: 航空插頭.

按鍵觸發: 400次/秒

按鍵壽命: 10萬次

按鍵連續兩次間隔: 0.5秒

電源接口：AC? INPUT：220V±15％ DC? OUTPUT：＋5V? 2A

工作頻率: 429.0012MHZ、443.1324 MHZ

接口波特率: 19200BIT/S

通訊距離: RS232>70米 RS485>1200米

工作環境：-10oC-+50oC

儲存環境: 溫度-20oC-+70oC，濕度85%

散熱方式: 自然冷卻散熱

記分設備外形尺寸: 約長320mm 寬240mm 高8mm

重量: 3.5KG/臺

時鐘LED8字:寬64MM,高128MM

24秒LED8字:寬128MM高256MM

24秒顯示牌外形尺寸:約寬 500MM? 高? 540MM? 厚50MM-120MM

通訊方式:RS485

傳輸距離:1200米

控制方式:有線

連接方式:4*0.75平方電纜,航空插頭

重量:10KG/個

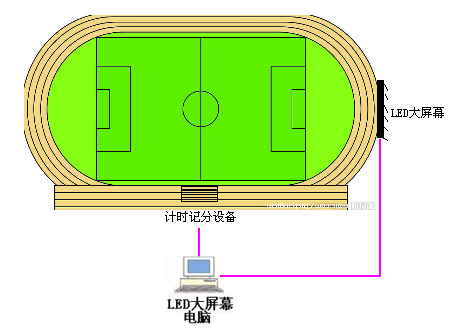

3、實現方案:4、安裝方案:

計時記分系統放置在記錄臺上,用超五類雙絞線把計時記分系統與LED大屏幕主控電腦相連,配上專用LED大屏幕接接模塊即可完成通訊.

5、與其它系統關系:

與LED大屏幕系統關系

計時記分系統與大屏幕要串口通訊,因此大屏幕主控電腦須留一個串口給計時記分系統.計時記分軟件安裝在大屏幕電腦上,與LED播放軟件切換顯示.

與成績處理系統信息發布系統關系

計時記分要為成績處理系統提供比賽數據輸出,因此要為比賽提供穩定的485信號.成績處理系統將比賽信息處理后經賽事監督確認就可以通過局域網發給信息發布系統服務器,進行發布.

與電視轉播系統關系

計時記分系統與電視轉播的連接有兩種方案:

1將大屏幕主控電腦連入局域網,賽事綜合管理系統通過局域網接收比賽數據,然后通專用電視轉播接口發給電視轉播車.

2計時記分系統提供485信號給轉播車,轉播車需要簡單集成一下即可讀取信號進行轉播
