?游泳計時記分系統

一、系統概述:

游泳電動計時系統它能滿足游泳，蹼泳的比賽要求，可用于比賽的游泳計時，也能作為監視記錄設備用于日常訓練。該系統能完成注冊運動員信息、編排比賽日程、比賽計時、LED大屏幕顯示比賽成績、比賽成績發布及打印等游泳比賽功能。

二、系統組成：

本系統分為成績顯示屏、計時記分設備系統和成績處理系統軟件三部分：

1．成績顯示屏和顯示屏控制軟件：

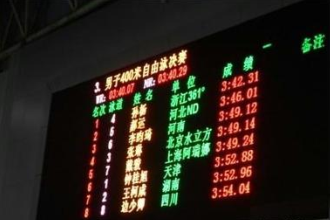

現場成績顯示屏通常為室內、外LED同步顯示系統。顯示屏可以是單色、雙基色和全彩LED顯示屏。顯示方案通常為兩種：

方案一：抓圖顯示。通常顯示屏是抓圖形式顯示的，即LED控制系統軟件抓電腦顯示界面的一部分或全部投送到LED大屏幕上。我們提供的顯示屏控制軟件的顯示區域會覆蓋到電腦顯示屏上，這樣就實現了顯示屏控制軟件的大屏幕投送。

實現路徑圖

???? 方案二：視頻信號顯示：更多的國外用戶或專業場館的LED大屏幕顯示系統會配視頻控制設備。增加一臺電腦，將我們的顯示屏控制軟件安裝在上面，利用電腦分屏的方式將軟件信號變成HDMI高清視頻信號輸出給視頻控制設備，即顯示屏控制軟件的大屏幕投送。

實現路徑圖

2.游泳計時記分系統：

2.1功能：

游泳電動計時系統是根據國際泳聯關于游泳競賽的規定（FINA標準）而設計的一套游泳終點計時系統，由于目前國內尚無此專用設備的國家標準或行業標準，本系統各組成部份的設計依據為國際游泳聯合會和中國游泳協會游泳競賽通用規則。

游泳電子計時記分系統適用于長50米或25米，泳道寬2.5米的游泳池。能完成50米、100米、200米、400米、800米、1500米項目的單項或接力比賽的計時工作。

本系統可雙機并行工作，為比賽計時提供一個熱備份成績，能自動記錄成績和判別名次。計時分辨率達到千分之一秒，雙機誤差不超過千分之一秒。

比賽過程中每一次運動員碰板后打印機能同步打印出成績及這名運動員在本趟次的名次。如果需要也可在比賽結束后重打印分段及終點成績。

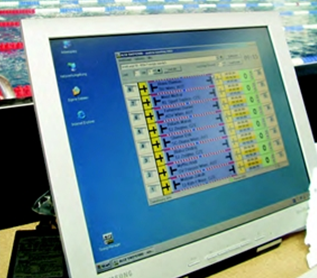

在主機的監視器上顯示游泳池和計時器的模擬圖像，通過監視器可以觀察到游泳計時記分設備的工作狀態。在比賽過程中可以同步顯示各泳道運動員的成績。

有校正和處理犯規的功能。

比賽過程中，能實時將比賽計時鐘及各泳道運動員成績傳送至顯示牌，有效成績顯示到百分之一秒。

具備搶跳檢測功能，即可以檢測運動員的出發反應時間.

兩套發令系統可在兩個不同點發令，兩種形式的發令（槍聲或手動電笛）通過擴音系統將發令槍聲傳送至每一出發臺。 主機由不間斷電源（UPS）供電，若遇停電，系統仍可工作半小時左右。

主要功能歸納為：

2.1.1? 雙機備份，顯示數據輸出可進行人工切換，互不干擾。

2.1.2? 在監示器上模擬顯示觸板、出發臺及盲表工作狀態，可同時顯示八個泳道運動員的成績名次，趟次等數據。

2.1.3? 提供成績查找功能，提供盲表成績。

2.1.4? 輸出LED顯示屏所需數據。

2.1.5? 可同步打印各分段成績和終點成績。

2.1.6? 具有搶跳檢測功能。

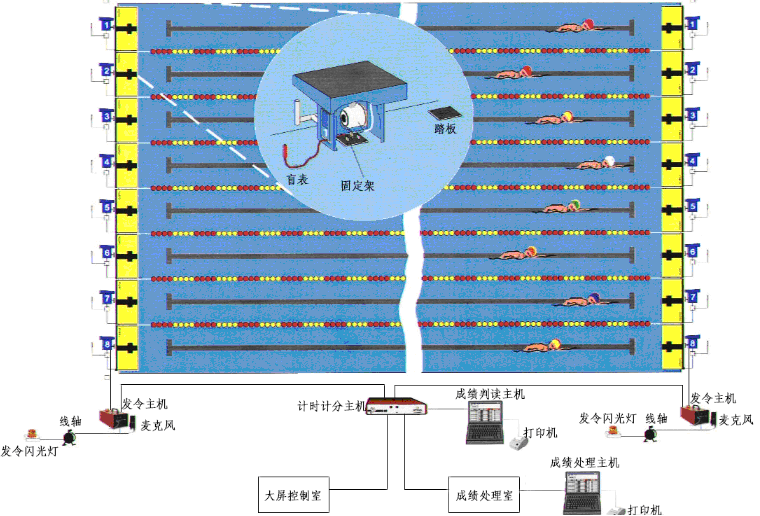

系統架構圖

2．2主要技術參數：

2.2.1 計時記分主機：計時記分系統的核心設備，連接兩套聲光發令裝置及出發端、轉身端的終端信號采集單元，將各個終端信號采集單元送過來的每道的時間處理成比賽成績并發送給成績處理軟件。全工業設計，支持7*24小時全天候工作。配有陽光可視液晶屏，支持室內、室外比賽，并具有終端狀態顯示功能，能顯示終端計時單元的工作狀態及數據傳輸狀態等。該設備采用高精度工業計時芯片，具有計時精度高、系統穩定的特點。全防水航空插頭設計保證設備連接可靠。32V的低電壓供電，保證系統在潮濕的環境下工作人員及運動員的安全。設備配有鍵盤操作，全進口按鍵，手感舒適，響應靈活人機互動良好。

參數：

計時范圍：0:00:00-23:59:59.999

計時時鐘：TCXO 10.000MHZ恒溫晶振

工作電壓：AC：110V-240V或CD：7-36V

接口類型：航空播頭

接口數量：RS485*3/RS232*3/TTL/INPUT*2

顯示類型：LCD液晶 陽光可視

顯示屏數量：2塊

按鍵類型：進口航空開關

外型尺寸：320MM*280MM*12MM

重量：2.5KG

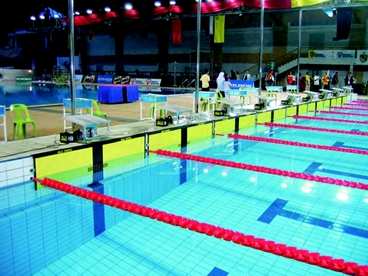

2.2.2 觸板：為專業比賽定制的游泳觸板是游泳比賽中的主要部件。該設備符合國際泳聯關于觸板的所有要求。進口粘膠工藝，保證了設備的良好品質，并通過了22天浸水測試。

參數：

結構材質：304不銹鋼

響應時間：<1/1000秒

面板材質：PVC面板

觸發力度：2.5-3KG

傳感器數量：16只

極限壓力：300KG

尺寸：2400MM*900MM*10MM

重量：35KG

2.2.3 接力出發判斷器.：出發反應時間及接力比賽犯規測量的的設備。內置壓力傳感器，靈活捕捉細小的壓力變化，并能實時的信號輸出，讓犯規無處可逃。純工業的傳感器件，穩定性更好。

參數：

結構材質：304不銹鋼

響應時間：<1/1000秒

傳感器數量：8只

極限壓力：300KG

尺寸：500MM*500MM*20MM

重量：12KG

2.2.4 發令系統：

參數：

計時時鐘：TCXO 10.000MHZ恒溫晶振

外接閃光燈：本地閃光燈*1/外接閃光燈*2

外接喇叭：60分貝*20

輸出延遲：<1/1000秒

信號類型：開關信號

接口數量：喇叭*20/泳道終端*20/麥克風*1/電源*1

尺寸：320MM*210MM*200MM

重量：4KG

2.2.5泳道終端單元：游泳計時記分系統每個泳道的兩端必須帶有終端計時單元，此設備能連接標準觸板、接力出發判斷器、3個盲表及擴聲設備。每個終端計時單元能獨立計時，并可以設置泳道道次并帶有數碼顯示。時鐘基準:10MHZ 、穩定度±6×10-7秒。

終端計時單元配有軟件，能在比賽完成或者主機故障時讀取已完成或未完成的比賽泳道終端數據，以防止因意外造成的數據損失。

參數：

時鐘基準:0.1000000MHZ 、穩定度±6×10-7秒。

計時范圍：23 小時59 分鐘599秒

頻率偏差：溫度范圍 -25 至 50°C

解像度: 1/10.000

支持接口：觸板*1 接力出發判斷器*1 盲表*3 信號輸入 信號輸出

通訊接口：RS422/RS485

帶內部地址顯示功能、地址設置功能、手動盲表功能

支持數據實時采集、上傳及內部數據存儲

2.2.6比賽軟件：

實時成績采集、LED大屏幕顯示、接力出發犯規顯示、數據及成績打印、主機狀態監測。

2.2.7 由于沒有國家和行業標準，本設備功能以國際泳聯的游泳競賽規則來檢驗；電路板按國標GB4588-1檢驗；安裝工藝按國標GJ-6檢驗；安全監測按國標GB4046規定；三防處理：使用《DJB-823固體薄膜保護劑》。

3．成績處理系統：

比賽成績處理系統軟件分為錦標賽模式和俱樂部模式：

錦標賽模式支持專業賽事的通用編排管理包括：運動員注冊、比賽編排、場地編排、成績處理、成績發布、成績打印、賽事仲裁。

俱樂部模只用于訓練和小規模比賽使用。

?? 為方便用戶使用，我公司司成績處理系統支持中國游泳協會認證的2017游泳比賽通用編排系統。且保留EXCEL表格錄入模式，方便中小規模比賽和訓練使用。

三、施工方案

3.1與設計和施工單位溝通, 提出詳細的現場土建、配電要求。

3.1.1對土建的要求

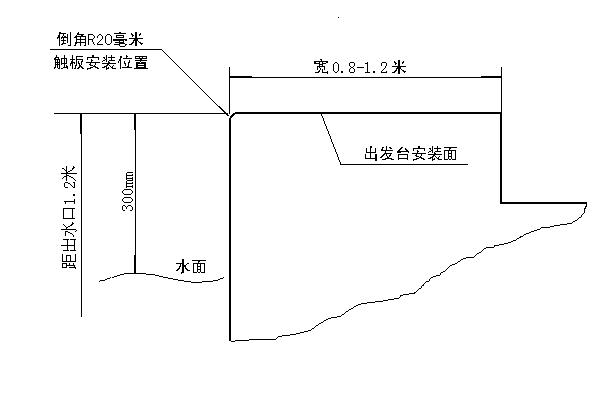

A 、游泳出發臺及計時觸板由我方現場安裝，不需任何預埋件。但泳池兩端安裝出發臺的位置對土建的尺寸要求如下圖所示，請注意在觸板安裝位置一定要有R20的倒角。

B、游泳觸板的厚度為1厘米，要求游泳池長度為50米加兩塊觸板的厚度2厘米，以保證實際50米的池長。

3.1.2配電要求

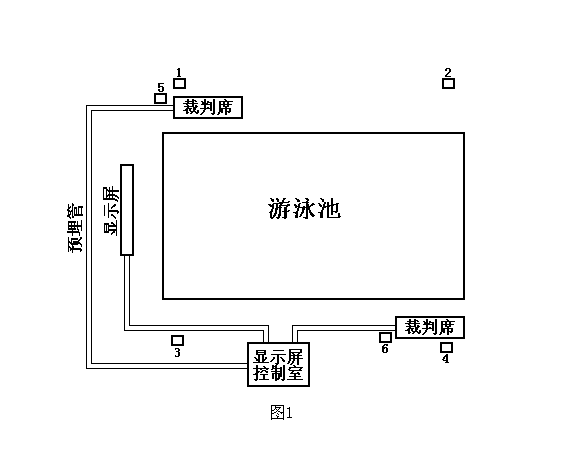

A、游泳館電源和信號管線的預埋如圖1所示，均為Φ50 PVC阻燃管兩根，管中須預留穿線鐵絲。從控制室到顯示屏管線的的兩端預留開關盒位置（開關盒尺寸約400×300×200），其內部的所有插座、信號線等由我所負責。

B、圖中5、6位置安裝配電及信號箱，配電三相四線5KW，帶開關。

C、圖中1、2、3、4位置安裝密封式防水配電箱，內設3KW單相密封插座。

3.2 全套游泳計時設備從合同簽訂后開始物資、材料準備、所內生產加工、外協表面處理、調試和老化等工序需要兩個半月時間。

3.3 設備在本所檢驗合格后進行出口商檢,然后進行包裝，需一周時間。

3.4 將設備發運到總包方指定的國內港口，鐵路運輸時間約20天。

3.5 設備到達國外后我所派三名技術人員前往現場進行安裝調試。如現場條件按我所要求完全具備，則安裝調試、培訓外方操作人員的時間為兩個月。工作內容有：

3.5.1信號電纜布線、開箱通電檢查全部設備，并再次進行測試。

3.5.2 安裝自動測試跳臺和觸板，計時主機聯接及調機。

3.5.3 各部件聯機調試、軟件調試、接口調試和與顯示屏聯合調試。

3.5.4 準備驗收資料。

3.5.5 培訓操作人員，教會設備操作方法和基本維護技術。
