現場影像采集回放系統

第一部分??? 現場影像采集回放系統概述

本系統作為場館專用系統的一個重要組成部分，現場影像采集及回放系統能夠讓體育場館在比賽和訓練的運動員、教練員、裁判員獲得即點即播的比賽錄像或其他的視頻信息。通過這些信息，運動員、教練員可以從中獲取寶貴的數據資料，為運動員提高運動水平和比賽成績提供有力的數據參數。同時裁判員也能夠從這些資料中及時獲取比賽信息，彌補人本身局限性對比賽造成的影響，保證比賽的公正公平，提高裁判的執法水平。

同時本系統另外的一個重要功能可以保證場館在沒有電視轉播現場信號時，可以利用本系統，把系統所采集的現場比賽畫面傳送給LED顯示屏。

第二部分??? 現場影像采集回放系統功能

現場影像采集回放系統為滿足體育比賽的影像資料的采集外，還要結合比賽過程中仲裁錄像的要求和現場畫面在場館內的LED、有線電視中進行播放的要求。

在本系統的設計中滿足以下需求：

• 系統從比賽現場獲得的比賽畫面傳送到總裁判席、仲裁室、

有線電視機房和LED顯示機房、比賽中央監控機房；

• 系統從比賽現場獲得的比賽畫面應以數字的方式存儲在影像

采集存儲服務器中，以方便比賽影像資料的保存和查詢；

• 系統從比賽現場獲得的比賽畫面可以實時把比賽的現場畫

面、回放畫面送到相關的機房用于畫面的播放和查詢，為仲裁提供技術手段和影像資料；

• 系統應具備根據不同類型的比賽要求，靈活設置影像采集點

和采集點擴充的需要。

體育場館影像采集及回放系統具備視頻采集，存儲，視頻圖像的加工、處理和制作功能，在比賽和訓練期間，能為裁判員、運動員和教練員提供即點即播的比賽錄像或與其相關的視頻信息，是技術仲裁、訓練和比賽技術分析等不可缺少的技術手段和工具。同時，該系統能把現場信號通過場館的比賽中央監控系統，供場館內的全彩視頻顯示屏、電視終端播放現場畫面。

以標準版為例，系統具備以下的功能：

• 實時采集、錄制、存儲、預覽及實時視頻輸出功能

本系統具有4-8路采集接口，支持1080P的視頻輸入。主機采集

視頻后將視頻分為兩部分，1部分以小窗口形式4-8畫面實時預覽，另一路存儲在硬盤空間。同時將存儲的視頻以小窗口形式4-8畫面實時顯示。鼠標點擊實時預覽的小窗口即可完成攝像機的切換，點擊實時顯示的小窗口，可調用機位對視頻進行回放角度選擇。

本系統還有直播窗口和回放窗口功能，鼠標點擊直播窗口可將實

時視頻輸出，點擊回放窗口，可輸出剪輯過的視頻或用于比賽仲裁的視頻。

• 視頻剪切、編輯、存儲功能

專用的剪輯區域可以將視頻以定制播放器的形式錄制、播放、回

看、正放、倒放、快進、慢放并能做到逐幀播放。視頻剪輯后，可以編輯名稱，并可用顏色標視頻類別如仲裁錄像、慢動作回放、精彩視頻集錦等。

• 廣電級無壓縮運行與小空間視頻存儲功能

本系統支持50兆碼流的無壓縮視頻處理，也支持為節省空間壓

縮成小碼流存儲。

• 視頻存儲欄排列功能

?本系統能將剪切完的視頻在視頻存儲欄里排列，并用特殊符號

和顏色標定此視頻的功能及分類。可將仲裁視頻與精彩動作集錦區分、可將主隊區、可將明星球員與普通球員區分、可將比賽視頻與戰術演練視頻區分等。

• 視頻回放功能

本系統支持四路視頻同步回放功能，并可對其中一路視頻進行操作，完成剪切、編輯、存儲功能。

第三部分??? 現場影像采集回放系統的組成

采集回放一體機：采集回放一體機是此系統的核心設備。

1．他同步采集和連續錄制多達4-8個獨立訊道的HD/SD視頻信號，支持HDMI/VGA/HD-SDI輸出.具有廣泛的應用性，對于平時訓練的動作分析或者一般質量的節目制作，可以選用標清的視頻信號，而對于重大賽事的現場記錄，可以選用高清的視頻信號，以滿足更高質量的節目制作要求。

面對高清需求的越來越普及， 視頻采集回放系統能完

美地兼容當前主流的高清拍攝設備，高清顯示設備。同時又向下兼容

現廣泛存在的標清拍攝顯示設備。

2、采集過程中隨時插入慢動作回放，無需中斷錄制；

3、視頻資源管理方便，采用色彩編碼管理錄放列表，便于區分不同組別，不同人物，不同事件乃至類型、欄目及突發亮點等；

4、同時獨立錄制4-8路攝像機信號為后期的鏡頭切換提供了最大的擴展性和能力。

5、快速輸出選定的精彩視頻片段，以及脫機編輯列表（EDL）并及時輸出到非編，方便地進行后期制作和編輯修改。

6、提供高質量HD和SD信號。SDI，分量，Y/C和復合，1080i，720p和SD的4：3，16：9。可回放高清晰度的1080i,720p視頻素材，可輸出標清分量、Y/C和復合信號；支持寬高比16:9或4:3屏幕顯示；

7、支持NTSC和PAL等多種制式標準，更廣泛地支持了各類拍攝設備的輸入視頻信號。清晰的操作界面，簡單的控制操作，僅用一個控制板便能完成轉播或者是慢動作回放的全部操作，并且體積小重量輕方便便攜。

8、可選兩種播放輸出模式：1路輸出模式，從多個攝像機中選擇一路信號作為輸出，相當于一個切換臺；4路輸出模式，操作者可以控制回放速度，傳至其他切換臺，由導播選擇攝像機機位，相當于一臺可錄像的高清矩陣；

高清攝像機：本系統支持廣電級、廣播級、民用級DV機、安防監控槍機、球機等主流視頻攝錄設備。支持高清1080P、720P高標清信號。對于專業比賽及場館建議用廣電級攝像機，其攝像品質能完成電視轉播級的畫面效果。對于一般比賽建議用廣播級攝像機，對于訓練或者對抗賽等比賽級別不高的比賽，只要滿足圖像清晰滿足回放要求即可。

回放控制器：回放控制器是用于對視頻進行操作的設備。它包括一個17寸液晶顯示屏和99鍵標準鍵盤并配有鼠標板。通過此控制器可以實現正放倒放視頻、剪切存儲視頻、播放傳輸視頻、切換顯示視頻等功能。

視頻信號采集器：4-8路高清廣電級視頻采集設備可以將現場視頻無損采集到回放一體機中。視頻信號放大功能，可以將視頻傳輸距離增加到300-500米。配以專業的無損視頻轉換器，可以在各種視頻接口和格式間轉換，避免現場設備不兼容的問題。系統標配4路高清視頻接入，并可擴展支持8-12路。

視頻分配器：專業級的視頻無損的視頻分配器可以將輸出視頻分成4-8路，分別送給現場LED控制室、比賽仲裁錄像室、裁判記錄臺、電視轉播機房、信息發布系統等需要現場視頻接入的系統或設備。

專用航空機箱：全部設備安裝在16U航空機箱內，所有設備即插即用方便移動，并可根據需要無包裝航空或鐵路運輸。

第四部分??? 現場影像采集回放系統各部分參數：

采集回放一體機：

為體育場館及體育比賽定制開發的影像采集回放系統既可在沒有電視轉播的比賽中充當簡易電視轉播功能并可將圖像實時傳輸給LED大屏幕，也可做比賽仲裁錄像系統使用，也可在訓練中輔助教練講解戰術，幫助運動員訓練還可在其它活動中將實時畫面記錄和傳輸。支持比賽畫面的快放、慢放、剪輯、回放并能做到逐幀正放和倒放

視頻可以不壓縮以50兆碼流25兆碼流廣電級運行也可以8-10兆碼流運行以減小存儲空間

支持4臺高清攝像機1080P 50/60FPS并可擴展升級成8臺高清攝像機

4路視頻同步存儲

4路視頻同步回放

8路視頻輸出可播放實時畫面、存儲的比賽及剪輯的精彩鏡頭和慢動作集錦

慢動作回放時不用暫停錄制

獨立的視頻存儲為后期剪接提供比賽素材

4路串行數字輸入HD/SD-SDI接口

高清攝像機：

廣電級設備

傳感器類型 MOS

傳感器像素220萬

傳感器尺寸 1/2.33

數碼變焦2倍5倍10倍

取景器 電子取景器

對焦 自動/手動

其他參數

存儲介質 SD/SDHC/SDXC存儲卡

輸入輸出接口 HDMI、麥克風（立體聲微型接口）、耳機（立體聲微 型接口）、高速USB2.0接口、AV接口、視頻部件接口

電池 充電電池（2900毫安時的鋰電池）

尺寸 205 x 217 x 479 mm

重量 2270 g（近似值）

屏幕參數

液晶屏尺寸 3.0英寸(16:9)

觸摸屏 支持

液晶屏比例 16：9

回放控制器：

產品類型 視頻切換器

輸入接口 PS/2，USB混接

輸出接口 PS/2，USB混接

支持分辨率 1280×1024

切換方式 OSD菜單，熱鍵，按鈕

其他性能 顯示屏類型：19英寸WXGA TFT

色彩顯示：16.7M

亮度：250cd/m2

對比度：600：1

背光燈：CCFL2燈型

像素間隔(mm)：0.297(H)×0.297(W)

可視角度：140°(H)×120°(V)

LCDMTBF：>50,000小時

電氣規格

電源電壓 AC 96-256V

功率 36W

產品外形

產品尺寸 600×448×42.5mm

產品重量 14.5kg

視頻信號采集器：

處理器：PowerPC 405EP或更高

操作系統：Linux

視頻標準：NTSC/PAL/EIA/CCIR composite

視頻編碼： H.264;支持全高清1080p60fps視頻

視頻流：4路視頻輸入，支持雙碼流,支持RTSP和UTP實時流媒體協議

接口：支持4路SDI視頻輸入輸出接口（BNC)

視頻編碼設備支持HD-SDI接口，并支持信號環通輸出

視頻分配器：

類型：HDMI分配器

支持系統：WINDOWS XP/7

分辨率：1080P

輸入接口：HDMI

輸出接口：HDMI

接口數量：1進8出

帶寬：60(MHz)

傳輸距離：30(m)

電源電壓：5(V)

電源頻率：60/85(Hz)

工作溫度：-5+35(℃)

特點：HDMI(V.1.4with3D&4KX2K的)。1個HDMI源分配8HDMI同時顯示。1個HDMI1.4輸入信號斯普利特8組HDMI1.4接收器設備支持所有的強制性和幾個可選的HDMI1.4規范中描述的3D格式。支持高清晰度決議案。

4KX2K@24HZ，1080@60HZ，720p/1080i的@120HZ。支持數字音頻格式，如支持高清晰度音頻：杜比TrueHD和DTS-HDMasterAudio的。

專用航空機箱：

設備參數：

主機16U航空機箱，帶腳輪

1UKVM機架式切換器

主機機箱：一體式主機

安裝方式：機架式安裝

箱體尺寸：640*620*800MM

第五部分??? 現場影像采集回放系統應用方案

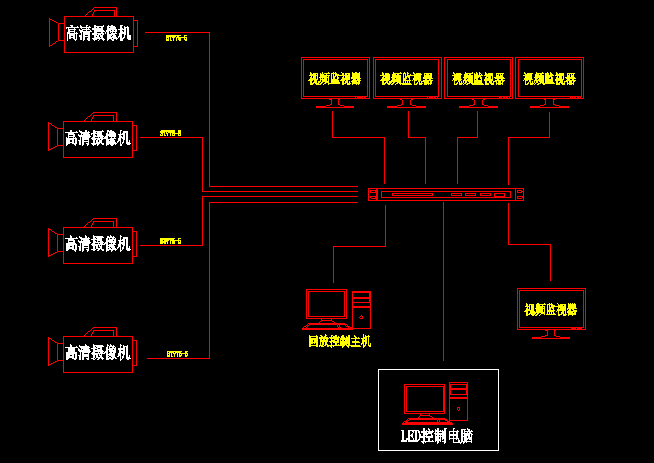

專業版

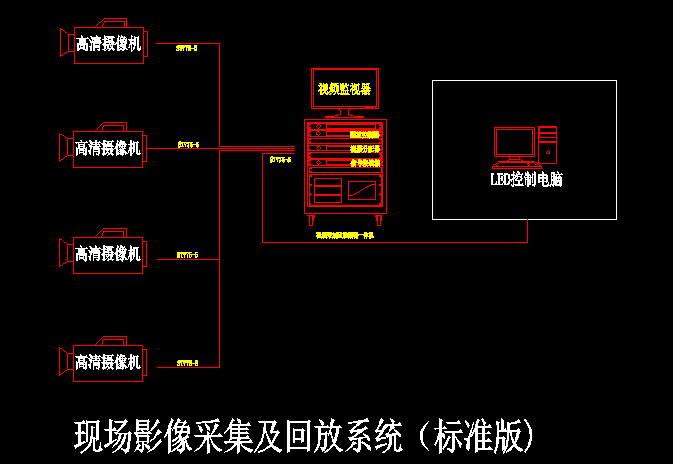

標準版
